◆1、結構緊湊
逆流塔相比較橫流的形式,產品結構更緊湊,有更多的盤管散熱面積布置,更適用于溫差較小的低溫度冷卻項目。該產品入市較早,我們長期的市場工程經驗,不斷的改型,節約更多的空間來增加散熱面積,減少占地面積,為此還大量生產微型塔,小型的有6t/h的冷量。
◆2、更完美的細節

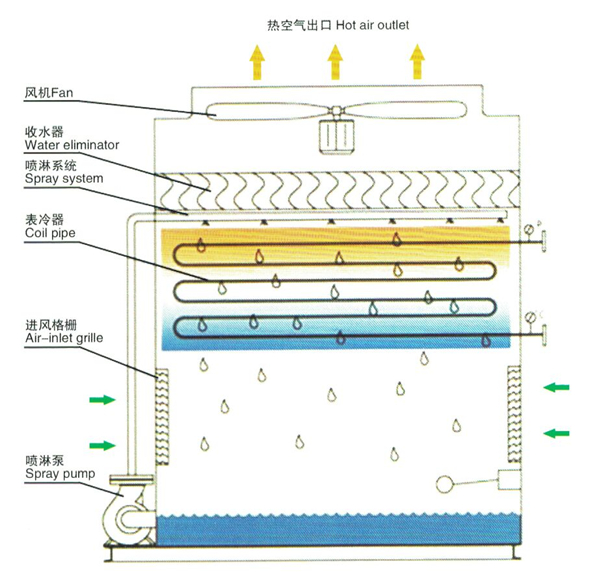

逆流塔的原材料使用與復合流一致,對于任何一個環節,我們都做到精益求精,例如脫水器和排風格柵,脫水器的好處不影響散熱效率,但是水分的過多蒸發導致噴淋水質的變化,進風口即使留空也未影響散熱效率,但是更好地防水濺,防灰塵,防陽光直射,這就需要有合適的進風口設置,所有這些細節,逆流式閉式冷卻塔做到更完美。
◆3、可供輔助配套
對于一些小型冷卻項目,我們把小型逆流閉式塔與循環水泵,循環水箱及控制系統制作連接在一起,方便用戶對產品的使用。
◆4、使用范圍
由于結構緊湊,小機型還可放置于車間內,因此例如中頻電源冷卻,機械水套的冷卻就比較適用;單位空間內的散熱面積較大,因此對于溫差較小(例如37-32℃)的項目特別適用,例如水源熱泵機組群的冷卻。
型號 | 冷卻能力 Kcal/h | 冷卻水量 m3/h | 風機、電機 | 噴淋泵 | 配管尺寸 | 外形尺寸 | 重量 | |||||
風量 m3/h | 電機 KW | 噴淋量m3/h | 功率 KW | 進/出水 | 長 | 寬 | 高 | 運輸重 | 運行重 | |||
AFC-6T | 30000 | 6 | 12000 | 0.75 | 6.3 | 0.75 | DN50 | 1600 | 900 | 1850 | 350 | 650 |
AFC-10T | 50000 | 10 | 12000 | 0.75 | 6.3 | 0.75 | DN50 | 1600 | 900 | 14850 | 400 | 720 |
AFC-15T | 75000 | 15 | 10000*2 | 0.55*2 | 11 | 0.75 | DN65 | 2300 | 1020 | 2157 | 520 | 940 |
AFC-20T | 100000 | 20 | 10000*2 | 0.55*2 | 11 | 0.75 | DN65 | 2300 | 1020 | 2157 | 580 | 1050 |
AFC-25T | 125000 | 25 | 30000 | 2.2 | 25 | 0.75 | DN50 | 1500 | 1850 | 3000 | 1045 | 1770 |
AFC-30T | 150000 | 30 | 16800*2 | 1.1*2 | 22.3 | 1.1 | DN80 | 2800 | 1170 | 2300 | 880 | 1850 |
AFC-40T | 200000 | 40 | 16800*2 | 1.1*2 | 22.3 | 1.1 | DN80 | 2800 | 1170 | 2600 | 960 | 2050 |
AFC-50T | 250000 | 50 | 50000 | 4 | 50 | 1.1 | DN80 | 2000 | 2350 | 3200 | 1760 | 2870 |
AFC-60T | 300000 | 60 | 22000*2 | 1.5*2 | 44.7 | 2.2 | DN100 | 2800 | 1250 | 2850 | 1150 | 2400 |
AFC-70T | 350000 | 70 | 22000*2 | 1.5*2 | 50 | 3 | DN100 | 2800 | 1500 | 3200 | 1400 | 2870 |
AFC-80T | 400000 | 80 | 70000 | 5.5 | 75 | 1.5 | DN100 | 2000 | 2950 | 3350 | 2650 | 4500 |
AFC-100T | 500000 | 100 | 90000 | 7.5 | 100 | 2.2 | DN125 | 2500 | 2950 | 3500 | 3530 | 5200 |
AFC-125T | 625000 | 125 | 125000 | 11 | 100 | 2.2 | DN125 | 2500 | 2950 | 3800 | 3900 | 5900 |
AFC-150T | 750000 | 150 | 130000 | 5.5*2 | 150 | 1.5*2 | DN100*2 | 4000 | 2450 | 3500 | 5570 | 7960 |
AFC-175T | 875000 | 175 | 180000 | 7.5*2 | 200 | 2.2*2 | DN100*2 | 4000 | 2950 | 3500 | 6000 | 8500 |
AFC-200T | 1000000 | 200 | 180000 | 7.5*2 | 200 | 2.2*2 | DN125*2 | 5000 | 2950 | 3500 | 6500 | 10000 |
AFC-250T | 1250000 | 250 | 195000 | 5.5*3 | 250 | 1.5*3 | DN100*3 | 6000 | 2950 | 3500 | 9500 | 15850 |
AFC-300T | 1500000 | 300 | 270000 | 7.5*3 | 300 | 2.2*3 | DN125*3 | 6000 | 3450 | 3500 | 10000 | 16500 |
AFC-350T | 1750000 | 300 | 360000 | 7.5*4 | 400 | 2.2*4 | DN100*4 | 8000 | 3450 | 3500 | 11500 | 20500 |
AFC-400T | 2000000 | 300 | 360000 | 7.5*4 | 400 | 2.2*4 | DN125*4 | 8000 | 3450 | 3500 | 12500 | 22000 |
