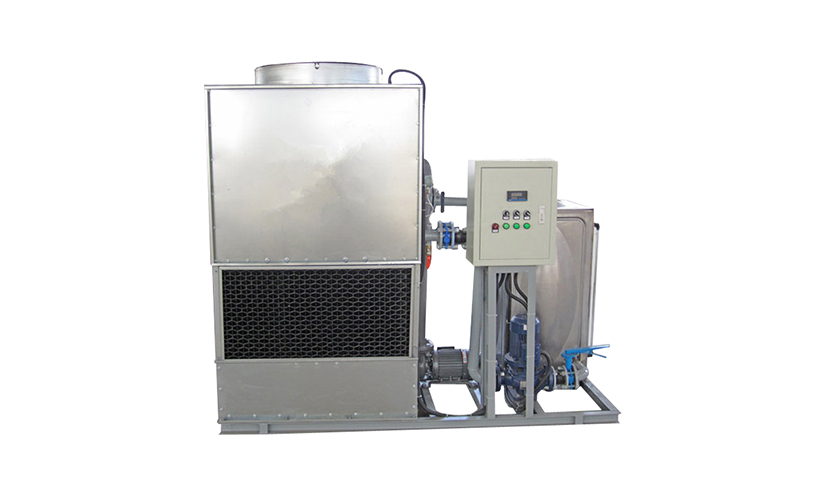

AFC系列逆流閉式冷卻塔

AFC-10

運行原理

閉式冷卻塔利用蒸發時吸收熱量的原理而使冷卻液體冷卻。噴淋水(冷卻水)貯于冷卻塔底部,工作流體(軟化水或其他液體)在閉式冷卻塔的散熱盤管內進行封閉循環,噴淋水由噴淋系統泵經水分配系統和噴淋嘴淋在盤管表面一部分水被蒸發,吸走熱量,從而降低管內工作流體的溫度。熱空氣中的水和未蒸發的水被擋水板截住并流經PVC熱交換層,PVC熱交換層中的水被流過的空氣冷卻,溫度降低,落入底下水盤,由水泵再循環至水分配系統,又回淋到盤管上,如此進行循環冷卻。

產品特點

◆1、結構緊湊

逆流塔相比較橫流的形式,產品結構更緊湊,有更多的盤管散熱面積布置,更適用于溫差較小的低溫度冷卻項目。該產品入市較早,我們長期的市場工程經驗,不斷的改型,節約更多的空間來增加散熱面積,減少占地面積,為此還大量生產微型塔,小型的有6t/h的冷量。

◆2、更完美的細節

逆流塔的原材料使用與復合流一致,對于任何一個環節,我們都做到精益求精,例如脫水器和排風格柵,脫水器的好處不影響散熱效率,但是水分的過多蒸發導致噴淋水質的變化,進風口即使留空也未影響散熱效率,但是更好地防水濺,防灰塵,防陽光直射,這就需要有合適的進風口設置,所有這些細節,逆流式閉式冷卻塔做到更完美。

◆3、可供輔助配套

對于一些小型冷卻項目,我們把小型逆流閉式塔與循環水泵,循環水箱及控制系統制作連接在一起,方便用戶對產品的使用。

◆4、使用范圍

由于結構緊湊,小機型還可放置于車間內,因此例如中頻電源冷卻,機械水套的冷卻就比較適用;單位空間內的散熱面積較大,因此對于溫差較小(例如37-32℃)的項目特別適用,例如水源熱泵機組群的冷卻。

產品參數

型號冷卻能力 Kcal/h冷卻水量
    m3/h
風機、電機噴淋泵配管尺寸 外形尺寸 重量
風量 m3/h電機  KW 噴淋量m3/h功率   KW進/出水長運輸重運行重
AFC-6T300006120000.756.30.75DN5016009001850350650
AFC-10T5000010120000.756.30.75DN50160090014850400720
AFC-15T750001510000*20.55*2110.75DN65230010202157520940
AFC-20T1000002010000*20.55*2110.75DN652300102021575801050
AFC-25T12500025300002.2250.75DN5015001850300010451770
AFC-30T1500003016800*21.1*222.31.1DN802800117023008801850
AFC-40T2000004016800*21.1*222.31.1DN802800117026009602050
AFC-50T25000050500004501.1DN8020002350320017602870
AFC-60T3000006022000*21.5*244.72.2DN10028001250285011502400
AFC-70T3500007022000*21.5*2503DN10028001500320014002870
AFC-80T40000080700005.5751.5DN10020002950335026504500
AFC-100T500000100900007.51002.2DN12525002950350035305200
AFC-125T625000125125000111002.2DN12525002950380039005900
AFC-150T7500001501300005.5*21501.5*2DN100*240002450350055707960
AFC-175T8750001751800007.5*22002.2*2DN100*240002950350060008500
AFC-200T10000002001800007.5*22002.2*2DN125*2500029503500650010000
AFC-250T12500002501950005.5*32501.5*3DN100*3600029503500950015850
AFC-300T15000003002700007.5*33002.2*3DN125*36000345035001000016500
AFC-350T17500003003600007.5*44002.2*4DN100*48000345035001150020500
AFC-400T20000003003600007.5*44002.2*4DN125*48000345035001250022000
