AHC系列橫流閉式冷卻塔

AHC-150

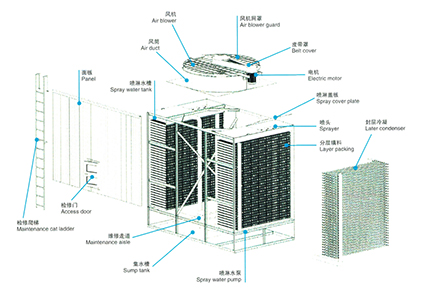

運行原理

  內循環水系統:盤管內被冷卻后的循環水從塔體流出,由系統循環水泵送往熱源(被冷卻設備),經過換熱升溫的循環水再進入盤管冷卻。
  外循環水系統:外部噴淋水通過與盤管和填料接觸換熱達到冷卻盤管內部循環水的目的后,落入下部水槽,由噴淋水泵送至噴淋水槽再次循環。
  內循環被冷卻水通過盤管與管外噴淋水和空氣進行熱質交換,避免了被冷卻水與空氣直接接觸而導致的水質污染。由于噴淋水經過了PVC填料預冷卻,其換熱效果更加明顯。

產品特點

◆采用橫流式卻方式,漂水率極低;

◆內部空間較大,維修非常方便

◆全封閉式循環,杜絕雜物引起的堵塞;

◆熱交換器采用積木式疊加方式,可一層層安裝與拆卸;

◆采用熱水循環,無水垢生成;

◆不需水池,占地小,易址方便

◆自動數顯溫控,節能環保;

◆操作簡單,維護成本低廉。

產品參數

型號冷卻能力外形尺寸風動系統噴淋泵設備接口管徑重量噪音值
最大流量排熱功率長*寬*高風葉直徑電機功率風機風量水泵功率進出水口溢水口排污口補水口自重運行重標準點
m3/hKWmmmmKWm3/hKWmmmmmmmmKGKGdB(A)
AHC-10D10581800*1500*2080700*20.55*26400*20.75DN65DN25DN25DN25640173058
AHC-15D15871800*1500*2300750*20.75*29500*20.75DN65DN25DN25DN25710188059
AHC-20D201161800*1500*2550800*20.75*212500*20.75DN80DN25DN25DN25810192060
AHC-30D301742000*1800*2680800*21.5*219000*20.75DN80DN25DN25DN25920232061
AHC-40D402322500*1800*27301000*21.5*225500*21.1DN100DN32DN32DN321200286061
AHC-50D502902500*2000*29301000*21.5*232000*21.5DN100DN32DN32DN3213380320061
AHC-65D653782650*2300*29501200*22.2*241500*21.5DN100DN32DN32DN321620398062
AHC-80D804653300*2300*31001200*23*250000*22.2DN125DN40DN40DN402280533062
AHC-100D1005814000*2600*31501500*24*264000*23.7DN125DN40DN40DN402800715063
AHC-125D1257274500*2700*32001500*25.5*280000*23.7DN150DN40DN40DN403290778063
AHC-150D1508725000*3200*39401500*33*364000*35.5DN150DN40DN40DN403880980063
