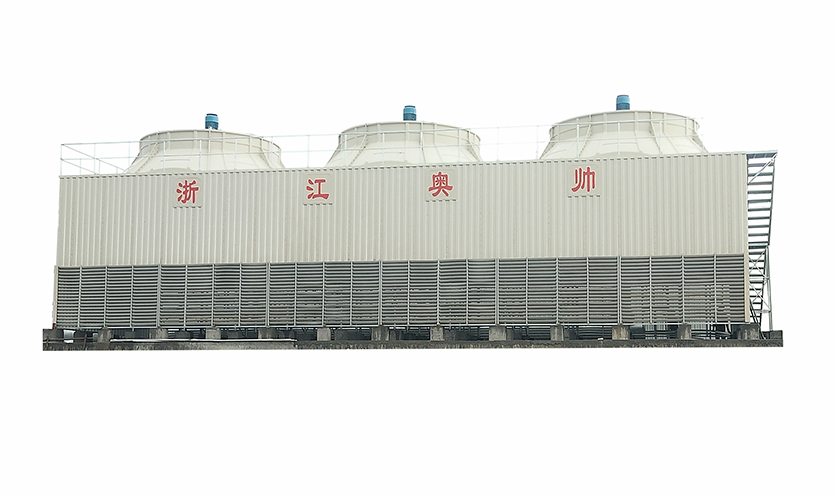

1、塔體框架采用大跨距鋼框架結構,塔體圍護采用FRP材質,外形緊湊協調,根據周?chē)ㄖ霸O備的布置特點設計設備色調,外觀典雅大方;
2、采用中國建筑科學研究院PKPM軟件進行結構設計,穩定堅固,振動小,安全可靠;
3、整體結構優化設計,塔內梁柱端面設計和空間布置在充分保證塔強度和穩定性的前提下,充分考慮到布水均勻性和配風低阻力的要求,盡可能采用小阻力截面,有效降低塔內阻力,提高冷卻效果;
4、采用鋼框架結構,立柱底部采用焊接工藝,使結構本身具有良好的整體剛度,有效抵御由運行過程中振動的影響以及地震區的地震作用;
5、收水器上部合理設計,保證通過填料和收水器后的濕熱氣流平穩順滑地進入風筒;
6、塔頂平臺風筒支撐圈梁迎風面流線型設計,確保風機入口氣流具有良好流態;
7、風機葉片旋轉平面距塔體結構十字梁,使結構十字梁對風機入口氣流的擾動降低;
8、 配有上塔扶梯、風機檢修平臺、塔內檢修通道等,保證冷卻塔的全天候運行和正常的維護管理;
9、塔頂平臺采用內排水技術,保證塔體外形整潔美觀。
塔型 | 處理水量m3/h | 單塔外形尺寸 | 風機 | 電機功率(KW) | 配水系統 | 重量 | H1高度 | 噪音dB(A) | |||||
寬L(mm) | 高H(mm) | 風量K(m3/h) | 風機直徑 | 進水管DN(mm) | 進水高度 | 進塔水壓(Kpa) | 自重 | 運行重 | |||||
AD-NG-800 | 800 | 7200 | 7800 | 500 | 4700 | 30 | 2X250 | 4800 | 15 | 15.5 | 23.1 | 5500 | ≤71 |
AD-NG-1000 | 1000 | 8000 | 8400 | 660 | 4700 | 37 | 2X300 | 5200 | 15 | 21.2 | 31.2 | 6100 | ≤72 |
AD-NG-1250 | 1250 | 9000 | 8800 | 820 | 5500 | 45 | 2X300 | 5200 | 15 | 27.2 | 40.1 | 6200 | ≤72 |
AD-NG-1500 | 1500 | 10000 | 9600 | 1000 | 6000 | 55 | 2X350 | 5600 | 15 | 3.6 | 49.9 | 6800 | ≤73 |
AD-NG-2000 | 2000 | 11800 | 10300 | 1350 | 7320 | 90 | 2X400 | 5700 | 16 | 44.7 | 67.2 | 7200 | ≤73 |
AD-NG-2500 | 2500 | 13000 | 11100 | 1750 | 8000 | 110 | 2X400 | 6000 | 16 | 52.8 | 78.3 | 7500 | ≤74 |
AD-NG-3000 | 3000 | 14200 | 11620 | 2000 | 8000 | 132 | 2X450 | 6200 | 16 | 63 | 93.6 | 8000 | ≤74 |
AD-NG-3500 | 3500 | 15600 | 12460 | 2300 | 8530 | 160 | 2X350 | 6800 | 18 | 73.8 | 105.5 | 8800 | ≤75 |
AD-NG-4000 | 4000 | 16500 | 13260 | 2550 | 9140 | 160 | 2X350 | 7100 | 18 | 85.6 | 22.3 | 9300 | ≤75 |
AD-NG-4500 | 4500 | 17400 | 13460 | 2950 | 9140 | 200 | 2X400 | 7300 | 20 | 93.7 | 140.7 | 9500 | ≤75 |
AD-NG-5000 | 5000 | 18600 | 14160 | 3150 | 9750 | 220 | 2X400 | 7500 | 20 | 104 | 158.2 | 10000 | ≤75 |
